NEW PRODUCTS

교세라 절삭공구의 신제품 특집 페이지입니다.
고경도재 가공용(미세가공) 볼 엔드밀,
고능률 초경 코팅 솔리드 드릴,
고절입 대응 고이송 엔드밀 등,
다양한 신제품을 소개합니다.
고객이 원하는 “바램을 현실화”
새로운 가치를 제공하는 신제품을 만나보실 수 있습니다.

SOLID TOOL SERIES

모든 요구에 대한 베스트 밸런스를 추구하여 토탈 솔루션을 실현하는 솔리드 툴의 새로운 시리즈, K-series 출시！
교세라는 항상 고객들의 요구를 충족할 수 있도록 새로운 테크놀로지에 도전하고 있습니다. K-series와 함께 제품을 빛나게！이노베이션에 감동을！

NEW PRODUCT 1 INNOVATION을 이 손에.

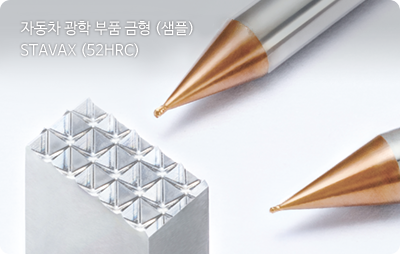

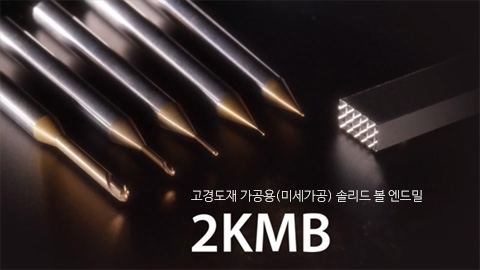

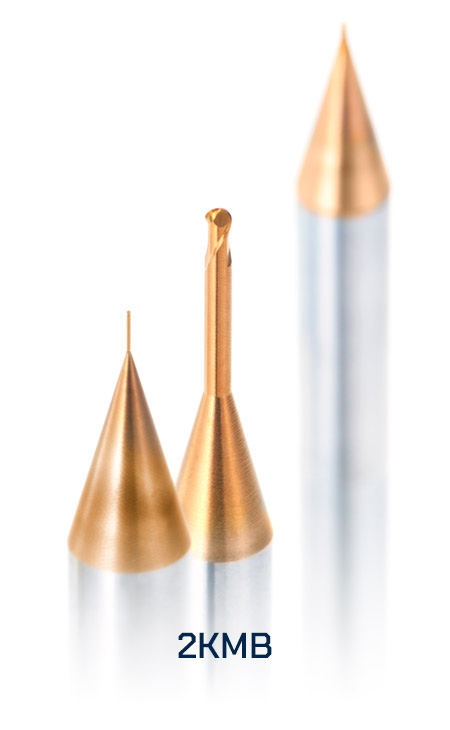

고경도재 가공용(미세가공)
솔리드 볼 엔드밀 2KMB

K-series의 2탄은 정밀부품이나 금형의 가공에 빠질수 없는 공구. 70HRC까지 대응하는 고경도재 가공용 공구로 더욱 정밀하고 다채롭게. 교세라는 솔리드 공구의 가능성을 확대하여 고객의 생산성을 지원합니다.

CG이미지

POINT 1다양한 고경도재에 대응

합금공구강은 물론, 스테인리스계나 하이스계 등, 다양한 고경도재에서 긴수명을 실현.

내마모성 비교(당사비교)

STAVAX (55HRC)

절삭조건: n=20,000 min-1, Vf=1,320 mm/min,
ap×ae=0.08×0.2mm, Wet(미스트) ø2

SKD11 (60HRC)

절삭조건: n=16,900 min-1, Vf=1,320 mm/min,
ap×ae=0.08×0.2mm, Wet(미스트) ø2

HAP72* (70HRC)

절삭조건: n=13,700 min-1, Vf=1,190 mm/min,
ap×ae=0.08×0.2mm, Wet(미스트) ø2

「HAP」는 히타치 금속 주식회사의 상표 또는 등록상표입니다.

POINT 2 광택이 있는 미려한 정삭면을 실현

교세라의 자체 코팅이 진화된
MEGACOAT®HARD EX를 채용하여 긴수명 가공이 가능. 또한, S를 그리는 독자적인 형상의 절삭날로 고품질의 정삭면을 실현합니다.

VIDEO

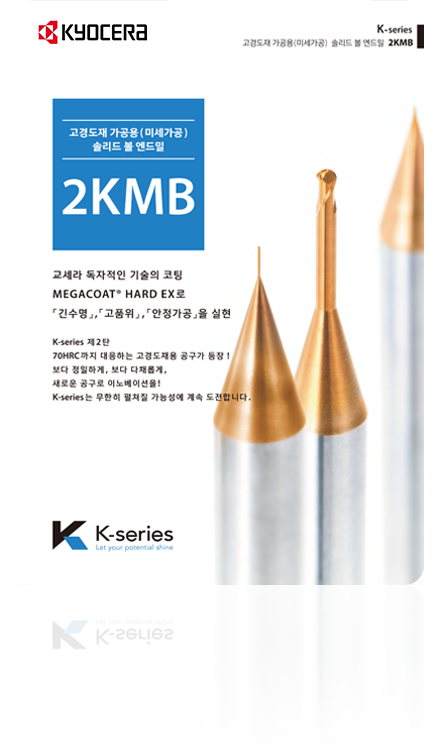

CATALOG PDF DOWNLOAD5.04MB

NEW PRODUCT 2 성능도비용도포기할 수 없다.

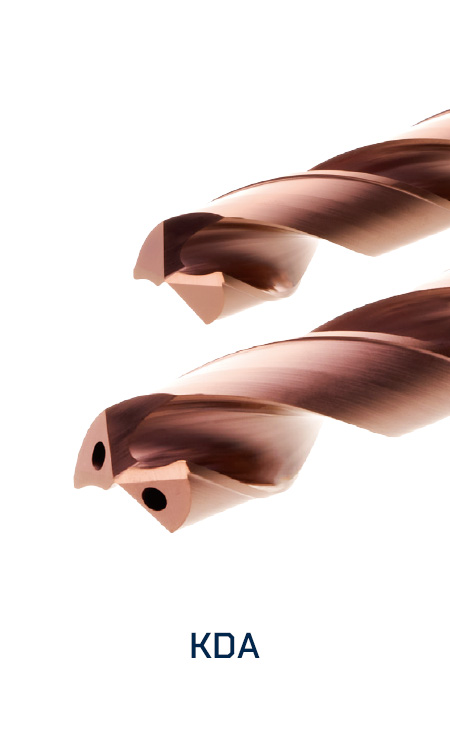

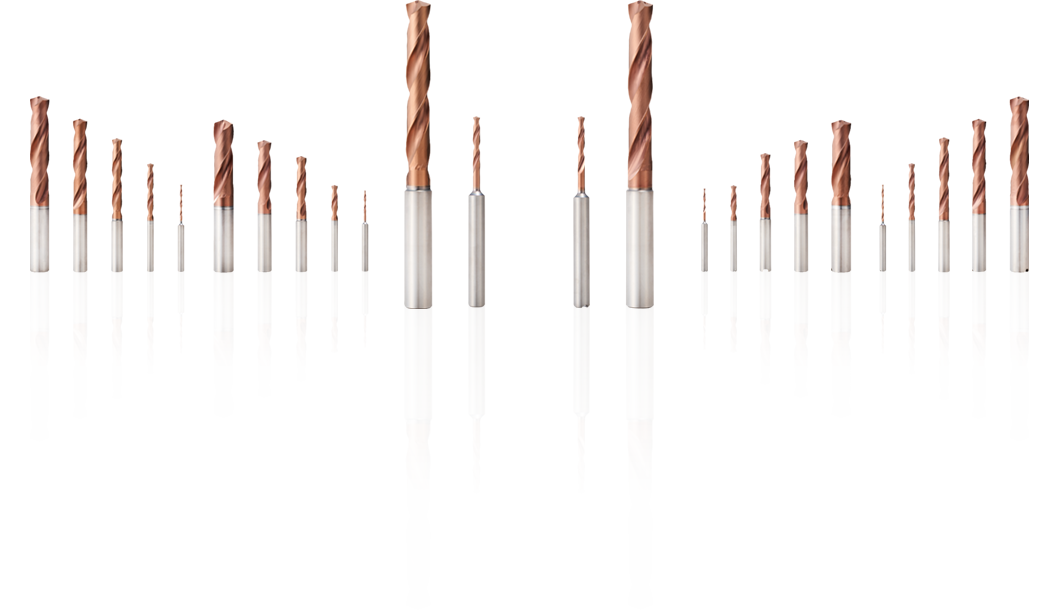

고능률 초경 코팅 솔리드 드릴 KDA

고능률・비용의 밸런스를 추구. 가공성능은 물론
“고객의 바램을 현실화” 를 실현한 초경 솔리드 드릴입니다. 충실한 레퍼토리로 다종 다양한 용도에 대응하는 라인업을 갖추고 있습니다.

POINT 1충실한 레퍼토리로 다종 다양한 가공에 대응

3D와 5D로 각각의 충실한 레퍼토리. 높은 경제성을 실현하는 쿨런트 없는 범용 타입・Type N과
스테인리스강 등에서 고능률・안정가공을 실현하는 쿨런트 타입・Type C. 다종 다양한 가공에 대응합니다.

POINT 2고성능 코팅과 독자적인 형상으로
긴수명・안정가공을 실현

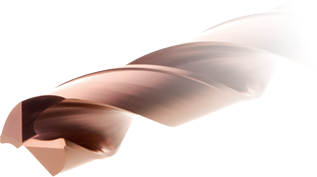

내마모성・내열성이 우수한 알루미늄 크롬(AlCr)계 코팅을 채용. 또한, 파형 설계의 절삭날과 특수 플루트 형상으로 우수한 칩처리를 실현.

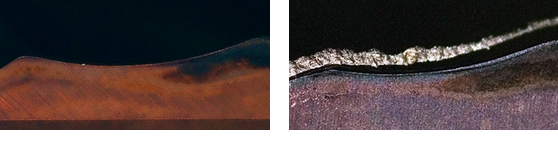

인선 형상 비교(당사비교)

절삭조건: Vc=120m/min, f=0.23mm/rev, H=24mm, Wet (내부급유) S50C BT50 ø6 (5D) Type C

CASE STUDIES

KDA는 현행의 설정 수명보다 20% 연장하여도 경쟁사보다 어깨부의 마모량이 적고 우수한 인선 형상을 유지.

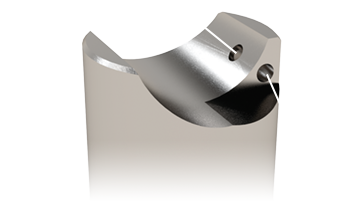

바디 SCM440
ø6.9（5D）홀 있음

가공수

절삭조건：
홀1：Vc = 50 m/min, f = 0.1 mm/rev, H = 25 mm
홀2：Vc = 40 m/min, f = 0.1 mm/rev, H = 15 mm
Wet（내부급유） 복합가공기 KDA0690X05S080C

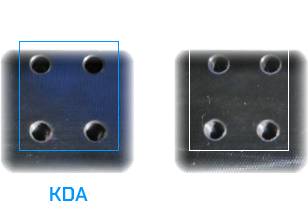

KDA는 경쟁사에 비해 홀경의 편차가 작고 고정도 가공을 실현. 가공음도 조용하고 칩 상태도 양호함.

금형부품 냉간공구강
ø5.1（3D）홀 있음

홀경의 불균형（H=7.5mm 지점）

절삭조건：
Vc = 80 m/min, f = 0.15 mm/rev, H = 15 mm
Wet（외부급유） BT50 KDA0510X03S060N

VIDEO

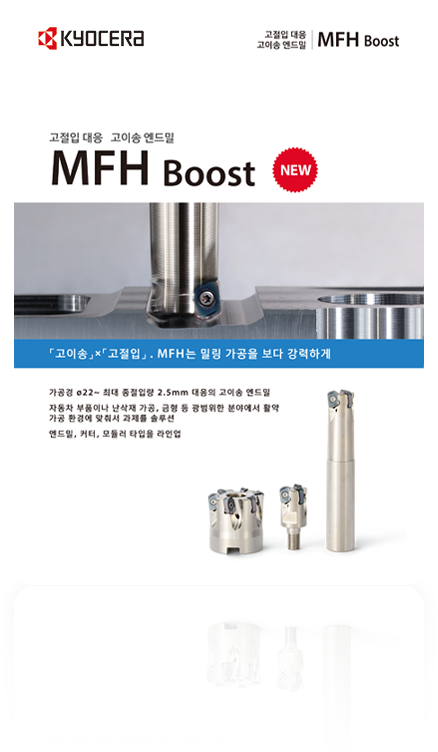

CATALOG PDF DOWNLOAD5.96MB

NEW PRODUCT 3 고능률, 고강성으로
빠르고 강하다!

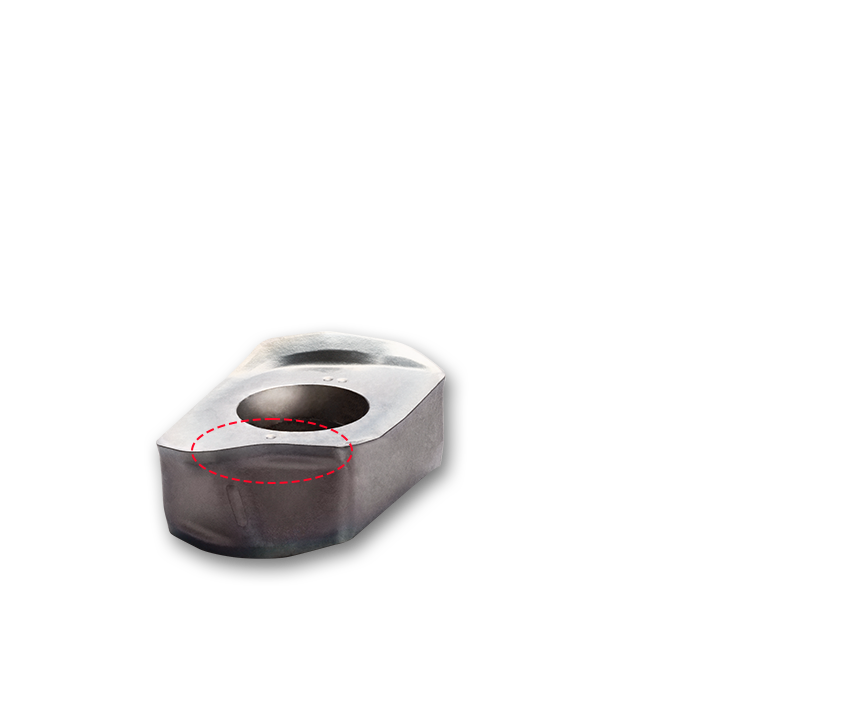

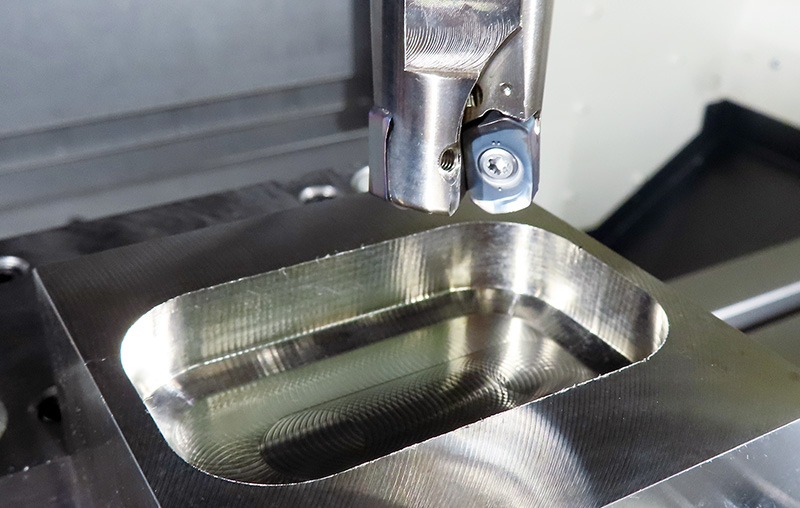

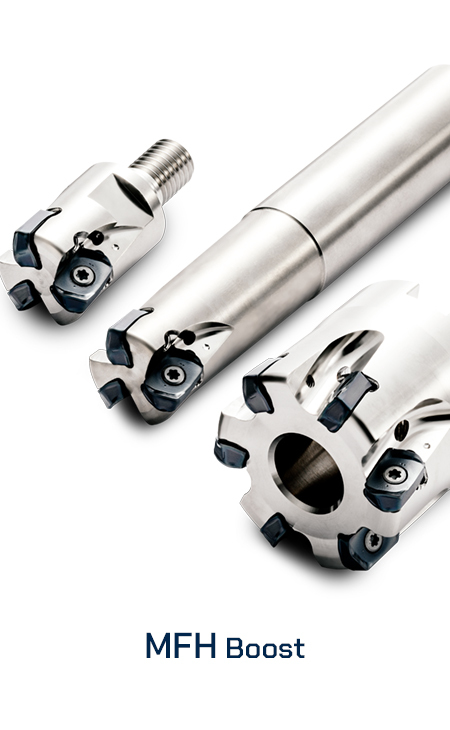

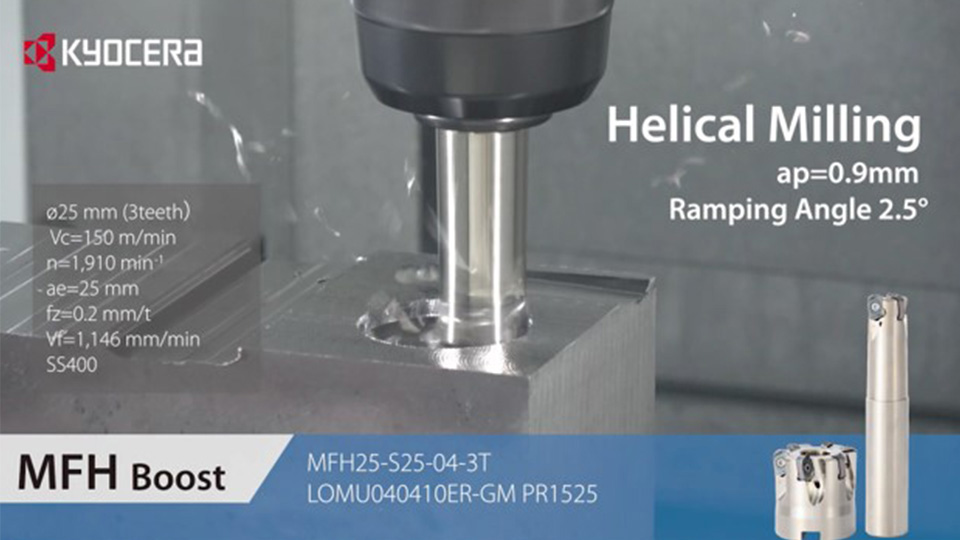

고절입 대응 고이송 엔드밀 MFH Boost

「고이송」×「고절입」. MFH는 밀링가공을 더욱 높은 곳으로. 시리즈 중 최신의 MFH Boost는 가공경ø22～최대 종절입량 2.5mm 대응의 고이송 엔드밀입니다. 자동차 부품이나 난삭재 가공, 금형 등 폭넓은 분야에서 활용. 가공 환경에 맞춰 과제를 솔루션. 엔드밀, 커터, 모듈러 타입을 갖추고 있습니다.
